Jinsheng Mist Forest{0}}High Pressure Mist System ir viens no vadošajiem mehānisko savienojumu savienojumu ražotājiem un piegādātājiem Ķīnā. Ja jūs gatavojaties vairumtirdzniecībā pārdot lētu Ķīnā ražotu mehānisko savienojumu, laipni lūdzam saņemt bezmaksas paraugu no mūsu rūpnīcas. Visi pielāgotie produkti ir ar augstu kvalitāti un zemu cenu.

Mehāniskā savienojuma savienojums - Drošs cauruļu savienojums un remonta risinājums augstspiediena miglošanas sistēmām{1}}

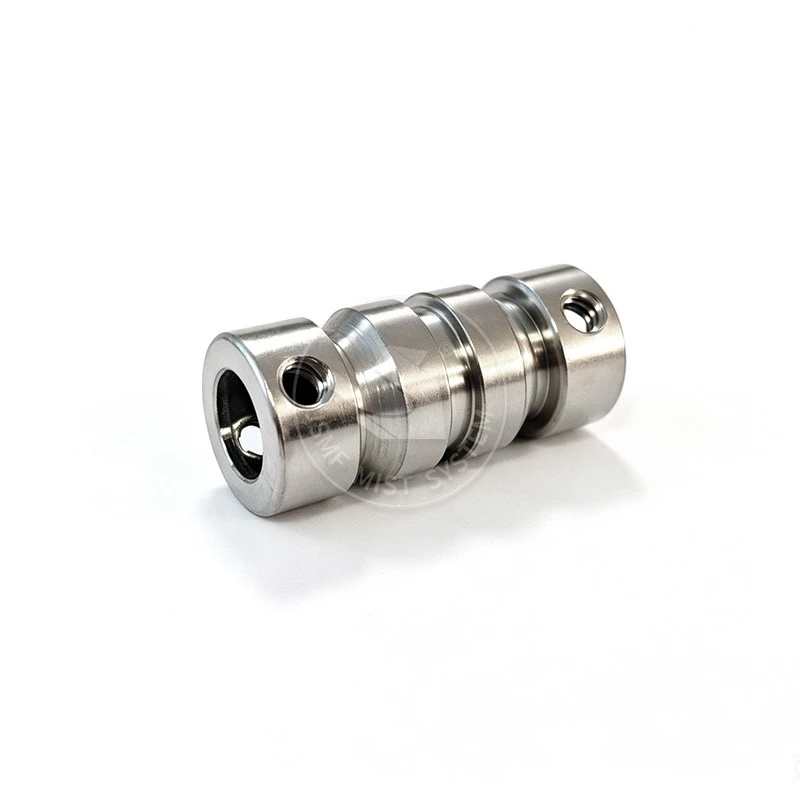

TheMehāniskā savienojuma savienojumsir Jinsheng Mist izstrādātais risinājums cauruļu sekciju savienošanai vai bojātu līniju remontam augstspiediena{0}}miglošanas iekārtās bez metināšanas, vītņošanas vai specializētiem instrumentiem. Šim precīzajam-mehāniski apstrādātajam veidgabalam ir izturīgs mehānisks savienojuma dizains, kas nodrošina drošus,-bez noplūdes savienojumus darba spiedienā līdz 70 bar, vienlaikus nodrošinot nelielu caurules novirzi un termisko izplešanos. Šis mehāniskais savienojums, kas paredzēts gan jaunām instalācijām, gan apkopei, racionalizē sistēmas montāžu, samazina dīkstāves laiku remontdarbu laikā un nodrošina ilgtermiņa uzticamību dzīvojamo, komerciālo un rūpniecisko apsmidzināšanas sistēmām visā pasaulē.

Produkta īpašības

Izturīgs mehānisko savienojumu dizains

Mūsumehāniskā cauruļu savienošanaizmanto pārbaudītu stiprinājumu arhitektūru:

Divpusēji{0}}sānu mehāniskie savienojumi: Abos galos ir drošs mehānisks satvēriens caurules noturēšanai

Pilna-garuma piedurkne: Nodrošina nepārtrauktu atbalstu pāri savienojumam, lai nodrošinātu papildu stabilitāti

Regulējams iespīlēšanas diapazons: piemērots dažāda diametra caurulēm (4 mm līdz 12 mm OD)

Vibrāciju slāpēšana: EPDM vai gumijas blīves absorbē sistēmas vibrācijas un ūdens āmuru

Premium materiāla konstrukcija

Themehāniskā savienojuma caurules savienotājsir izgatavots no izturīgiem materiāliem:

304/316L nerūsējošais tērauds: Maksimāla izturība pret koroziju skarbā āra un rūpnieciskā vidē

Misiņš: Izmaksu{0}}efektīvs risinājums ar labu izturību pret koroziju komerciāliem lietojumiem

Karsti-galvanizēts tērauds: budžetam-draudzīga izvēle ar uzlabotu aizsardzību pret rūsu

UV-izturīgs polimērs: viegls, ne{0}}vadošs risinājums dzīvojamo māju instalācijām

Daudzpusīgas konfigurācijas iespējas

Vienāda sakabe: Abām pieslēgvietām ir vienāds diametrs konsekventai cauruļu kustībai

Samazinoša sakabe: dažādi portu izmēri sistēmas pārejām

Slip{0}}Fix Coupling: Paplašināma konstrukcija bojātu cauruļu posmu remontam

Atloku sakabe: Viens gals ar atloku aprīkojuma vai vārsta savienojumam

Precīzā inženierija

Stingras pielaides apstrāde: Nodrošina vienmērīgu piegulšanu un drošu saķeri visos savienojumos

Vienmērīgs iekšējās plūsmas ceļš: Samazina spiediena kritumu savienojuma vietās

Pārraušanas spiediena novērtējums: pārbaudīts līdz 150+ joslai drošības rezervei

Temperatūras diapazons: Stabila veiktspēja no -20 grādiem līdz 80 grādiem

Galvenās priekšrocības

Droši, noplūdes{0}}bezmaksas savienojumi
Augsta{0}}spiediena reitings: Piemērots miglošanas sistēmām līdz 70 bāru darba spiedienam

Divkāršs mehānisks rokturis: Abi gali droši turas pie nepārtrauktas sistēmas vibrācijas

Termiskā stabilitāte: nodrošina cauruļu izplešanos un saraušanos bez atslābšanas

Divkāršs O{0}}gredzens: Novērš pilēšanu un spiediena zudumu savienojuma vietās
Ātra uzstādīšana un remonts

Rīks-Efektīva montāža: nepieciešamas standarta uzgriežņu atslēgas-nav nepieciešami īpaši instrumenti

Bez metināšanas vai vītņošanas: novērš nepieciešamību pēc karstā darba atļaujām vai cauruļu vītņošanas aprīkojuma

Regulējams uz{0}}vietnes: precīzi{1}}noregulējiet caurules pozīciju un izlīdzināšanu uzstādīšanas laikā

Gatavs avārijas remontam: ātri nomainiet bojātās cauruļu daļas bez sistēmas iztukšošanas-
Ilgtermiņa-uzticamība
Izturība pret koroziju: Premium materiāli iztur āra iedarbību un skarbu vidi

Minimāla apkope: Pēc uzstādīšanas nepieciešama tikai periodiska vizuāla pārbaude

Atkārtoti lietojams dizains: Sistēmas modifikāciju laikā var noņemt un atkārtoti instalēt

Pagarināts kalpošanas laiks: 15+ gadi paredzamais kalpošanas laiks standarta apstākļos
Izmaksu{0}}efektīvs risinājums
Samazināts darba laiks: par 50% ātrāka uzstādīšana salīdzinājumā ar metinātiem vai vītņotiem savienojumiem

Mazāki materiālu atkritumi: Regulējams dizains pielāgojas lauka mērījumu variācijām

Nav speciālu prasmju: ģenerāluzņēmēji var uzstādīt bez aizsvīšanas sistēmas zināšanām

Minimāls dīkstāves laiks: Ātra nomaiņa apkopes vai avārijas remonta laikā

Veiktspējas specifikācijas

Parametrs	Specifikācija
Darba spiediens	Līdz 70 bar (pārbaudīts līdz 150+ bar pārrāvumam)
Cauruļu saderība	4 mm, 6 mm, 8 mm, 10 mm, 12 mm OD (izvēlams)
Materiālu iespējas	304 SS, 316L SS, misiņš, cinkots tērauds, polimērs
Temperatūras diapazons	-20 līdz 80 grādiem (atkarīgs no materiāla)
Savienojuma veids	Mehāniskais savienojums (piespiežot-lai-bloķētu vai saspiestu-stils)
Plūsmas koeficients	Minimālais spiediena kritums (<0.1 bar at rated flow)
Izturība pret vibrācijām	Pārbaudīts 10 Hz–1000 Hz frekvenču diapazonā
Sertifikāti	CE, RoHS, ISO9001, NSF (dzeramā ūdens iespēja)

Lietojumprogrammu scenāriji

Rūpniecība	Pieteikums
Dzīvojamā	Piemājas miglošanas sistēmas, terases dzesēšana, baseina perimetra cauruļvadi
Komerciāls	Āra restorāna dzesēšana, iepirkšanās laukuma miglošana, viesnīcas teritorija
Rūpnieciskais	Rūpnīcas darbnīcu miglošana, noliktavas putekļu kontrole, iekraušanas doku sistēmas
Lauksaimniecības	Siltumnīcu miglošanas sadale, mājlopu dzesēšanas cauruļvadu maršrutēšana
Ainava	Ūdens objektu miglošana, parka dzesēšanas zonas, dārza displeja cauruļvadi
Sabiedriskās telpas	Autobusu pieturu dzesēšana, gājēju celiņu aizsvīšana, sporta laukuma malas

Tehniskais salīdzinājums

Funkcija	Mehāniskā savienojuma savienojums	Metināta sakabe	Vītņots savienojums
Uzstādīšanas laiks	5-10 minūtes	30–60 minūtes	20-40 minūtes
Nepieciešamie rīki	Standarta uzgriežņu atslēgas	Metināšanas iekārtas	Cauruļu vītņgriezējs, uzgriežņu atslēgas
Atkārtota izmantošana	Augsts	Nav	Zems
Izturība pret noplūdi	Lieliski (divkāršs O-gredzens)	Labs (atkarīgs no metināšanas)	Mērens
Prasmju līmenis	Iesācējs	Profesionāls	Vidēja līmeņa
Kopējās uzstādīšanas izmaksas	Zemākais	Augstākais	Mērens

Uzstādīšanas vadlīnijas

Cauruļu sagatavošanan

Solis	Darbība
1	Izgrieziet caurules kvadrātu, izmantojot cauruļu griezēju vai asu asmeni
2	Notīriet caurules galu, lai noņemtu visas raupjās malas
3	Pārliecinieties, ka caurules gals ir tīrs un bez netīrumiem
4	Pārbaudiet ievietošanas dziļumu uz caurules

Uzstādīšanas procedūra

Pārbaudītsakabe no gružiem vai bojājumiem pirms uzstādīšanas

Atbrīvojietiesmehāniskās savienojuma skavas abos galos

Ievietotpirmais caurules gals, līdz tas nokļūst apakšā (pārbaudiet dziļuma atzīmi)

Pievelcietpirmā skava līdz noteiktajam griezes momentam (parasti 5–8 Nm)

Izlīdzinātotro cauruli un ievietojiet pretējā galā

Pievelcietotro skavu un pārbaudiet izlīdzināšanu

Padarīt spiedienusistēmu un pārbaudiet, vai abos savienojumos nav noplūdes

Griezes momenta specifikācijas

Caurules izmērs	Ieteicamais griezes moments
4 mm	3–5 Nm
6 mm	4–6 Nm
8 mm	5–7 Nm
10 mm	6–8 Nm
12 mm	7–10 Nm

Materiālu izvēles rokasgrāmata

Materiāls	Labākais priekš	Temperatūras diapazons	Izturība pret koroziju	Izmaksas
304 nerūsējošais tērauds	Vispārējs āra, komerciāls	-20 līdz 80 grādiem	Augsts	Mērens
316L nerūsējošais tērauds	Piekrastes, ķīmiskā, rūpnieciskā	-20 līdz 80 grādiem	Ļoti augsts	Augsts
Misiņš	Iekštelpās, aizsargātā ārā	-10 līdz 60 grādiem	Mērens	Zema-Mērena
Cinkots tērauds	Iekštelpu, budžeta projekti	-10 līdz 60 grādiem	Mērens	Zems
UV-izturīgs polimērs	Dzīvojamā, vieglā komercija	-10 līdz 50 grādiem	Laba (nav{0}}kodīga)	Zems

Apkopes ieteikumi

Biežums	Uzdevums
Ikmēneša	Vizuāla pārbaude, vai nav noplūdes vai caurules kustība
Reizi ceturksnī	Pārbaudiet skavas hermētiskumu un, ja nepieciešams, pievelciet momentu
Puse{0}}Katru gadu	Pārbaudiet, vai O{0}}gredzenos nav nodiluma vai degradācijas
Ik gadu	Nomainiet visus bojātos vai stipri sarūsējušos veidgabalus

Kopējās konfigurācijas

Caurules izmērs	Tips	Daļas numurs	Materiālu iespējas
4 mm	Vienlīdzīgi	MJC-4-E	SS, misiņš, polimērs
6 mm	Vienlīdzīgi	MJC-6-E	SS, misiņš, polimērs
8 mm	Vienlīdzīgi	MJC-8-E	SS, misiņš, tērauds
10 mm	Vienlīdzīgi	MJC-10-E	SS, misiņš, tērauds
12 mm	Vienlīdzīgi	MJC-12-E	SS, tērauds
8mm × 6mm	Samazināšana	MJC-86-R	SS, misiņš
10mm × 8mm	Samazināšana	MJC-108-R	SS, misiņš
12mm × 10mm	Samazināšana	MJC-1210-R	SS, tērauds
6 mm	Slīd{0}}Labot	MJC-SF6	SS, misiņš
8 mm	Slīd{0}}Labot	MJC-SF8	SS, misiņš

Traucējummeklēšanas rokasgrāmata

Problēma	Iespējamais cēlonis	Risinājums
Noplūde savienojuma vietā	Caurule nav pilnībā ievietota	Izlaidiet spiedienu, atvienojiet un ievietojiet atpakaļ pareizi
Noplūde savienojuma vietā	Bojāts O-gredzens	Nomainiet O-gredzenu vai visu savienojumu
Caurule izslīd	Nodiluši satveramie zobi	Nomainiet savienojuma stiprinājumu
Sarežģīta ievietošana	Caurule nav sagriezta kvadrātā	Izgriezt caurules gala kvadrātu
Spiediena kritums	Atkritumi sakabē	Notīriet vai nomainiet savienojumu

Secinājums

Miglošanas sistēmas uzstādīšanai un remontam, kam nepieciešami uzticami, ātri izvietojami cauruļu savienojuma risinājumi,Mehāniskā savienojuma savienojumsnodrošina nepārspējamas ērtības, pateicoties tā izturīgajam mehāniskā stiprinājuma dizainam un -bez noplūdēm dubultā O-gredzena blīvējumam. Ar tā daudzpusīgajām materiālu iespējām, plašu izmēru diapazonu un pārbaudītu veiktspēju dzīvojamos, komerciālos un rūpnieciskos lietojumos visā pasaulē, šis mehānisko savienojumu risinājums piedāvā ideālu izvēli darbuzņēmējiem, objektu vadītājiem un sistēmu projektētājiem, kuri vēlas samazināt uzstādīšanas laiku, samazināt darbaspēka izmaksas un nodrošināt ilgtermiņa-cauruļvada integritāti-, padarot to par vēlamo savienojumu mūsdienīgam augstam-atbilstības tīklam,{5}}atbilstošam{5}}spiedienam un nepareizam sadales sistēmas tīklam. uzstādīšana ir būtiskas prasības.
